結構(或C語言中的“結構”)允許你將幾個相關的變量分組，并將它們作為一個單元來處理。它們是一種通過引入用戶定義類型來擴展C語言類型系統的機制。在嵌入式開發的嵌入式系統中，結構可以提供一種優雅、直觀、高效的訪問硬件寄存器的方式，結構的后一個屬性是Cortex微控制器軟件接口標準(CMSIS) [3]的基礎。
去typedef，還是不去typedef？
在C中聲明結構（以及聯合和枚舉）的方式非常獨特，因?yàn)殛P(guān)鍵字“struct”后面的標識符是一個標記（例如，struct Foo{…}；）。有趣的是，標記（例如，Foo）占用的命名空間與變量、函數和類型不同。此類標記不能單獨使用，但必須始終以關鍵字“struct”開頭，以形成詳細的類型說明符。這些隱藏標記名的規則可能是C語言設計中的一個錯誤，我建議遵循Dan Saks的指導原則將標記轉換為typedef[1]。對于簡單（非自引用）結構，聲明根本不需要使用標記：

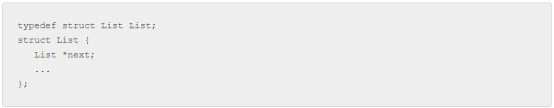

對于自引用結構（如鏈接列表或樹），標記是必需的，但標記名有意保持與typedefd名稱相同。
兩種推薦的結構聲明都符合MISRA-C:2012指南，特別是指令2.4[2]。
內存中的結構布局
C編譯器將始終遵循結構成員的順序，正如你在結構中聲明的那樣。此外，第一個結構成員始終與內存中結構的開頭對齊。（這對于模擬C語言中的繼承非常有用。）
但是，編譯器可以在每個成員（包括最后一個成員）之后插入額外的填充字節。編譯器添加填充以實現結構成員的最佳對齊，從而實現更高效的訪問。因此，插入的填充字節數取決于CPU及其特定的對齊規則，這意味著結構布局通常不可移植。
在嵌入式開發中，嵌入式編譯器通常提供非標準C語言擴展，以允許你避免在結構中填充。例如，視頻中的IAR編譯器提供了可應用于結構的擴展關鍵字“__packed”。然而，“打包”結構可能需要更多的CPU指令來訪問未對齊的成員，如切換到Cortex-M0 CPU后的視頻所示。
最小化填充對內存的浪費的一個很好的經驗法則是從最大到最小聲明結構成員。
CMSIS中的結構
C中的結構定義了特定的內存布局，可以映射到相關硬件寄存器的塊。這允許你方便地訪問硬件塊中的寄存器作為結構成員，將所有地址計算（從結構開始的偏移量）留給編譯器。此外，這種訪問硬件的方式可以利用現代CPU的特殊尋址模式（基于寄存器的立即偏移），這可能比硬編碼單個硬件地址更有效。
這一思想是Cortex微控制器軟件接口標準（CMSIS）[3]的基礎，該標準將硬件接口定義為映射到各個硬件塊的C結構。
結束注釋
“計算機科學中的所有問題都可以通過另一層間接解決”。在嵌入式開發中，但過多的間接性很快就會適得其反，考慮到這一點，CMSIS在提供正確的抽象級別方面取得了正確的平衡，以便結構成員名稱可以直接對應于數據表中出現的寄存器。
